一、產品概述：
本單位生產的WSY型、FSY型兩種型式的泵，1．WSY型泵為立式玻璃鋼液下旋渦泵。2．FSY型泵為立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm－－3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能絕對可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
二、主要用途：
本泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質的最理想設備。
三、型號意義：
四、標日牌WSY型立式玻璃鋼液下泵性能參數表:
|
型號 |
流量Q |
揚程H
(m) |
轉速n
(r/min) |
功率N
(Kw) |
葉輪直徑D
(mm) |
吸上高度
(Hs) |
|
(m3/h) |
(L/S) |
|
25WSY-22 |
a
型 |
2.88
4.05
6.48 |
0.80
1.12
1.80 |
22
18
15 |
2900 |
2.2 |
120 |
800
至
3000 |
|
25WSY-30 |
2.88
6.48
9.00 |
0.80
1.80
2.52 |
30
20
15 |
2900 |
3 |
120 |
|
40WSY-258 |
5.76
8.10
13.32 |
1.60
2.24
3.70 |
25
20
15 |
2900 |
4 |
142 |
|
40FSY-22 |
8.10
15.84
20.00 |
2.24
4.4
5.50 |
22
18
15 |
2900 |
3 |
140 |
|
40FSY-18 |
6.48
15.00
21.60 |
1.80
4.17
6.00 |
18
15
12 |
2900 |
2.2 |
132 |
|
40WSY-50 |
b
型 |
6.48
8.64
14.40 |
1.80
2.40
4.00 |
50
45
35 |
2900 |
7.5 |
144 |
|
40FSY-35 |
10
20
30 |
2.8
5.5
8.3 |
34
30
24 |
2900 |
4 |
162 |
|
50FSY*35 |
30
45
55 |
8.3
12.5
15.1 |
35
32
28 |
2900 |
7.5 |
182 |
|
50FSY-35A |
25
35
45 |
7.0
9.7
12.5 |
26
25
22 |
2900 |
5.5 |
168 |
|
50FSY-20 |
18
30
35 |
5.0
8.3
9.7 |
20
16
12 |
2900 |
4 |
150 |
|
80FSY-35 |
56
92
110 |
15.5
25.5
30.5 |
35
29
25 |
2900 |
15 |
184 |
|
80FSY-35A |
45
69
90 |
12.5
19.2
25.0 |
26
22
19 |
2900 |
11 |
163 |

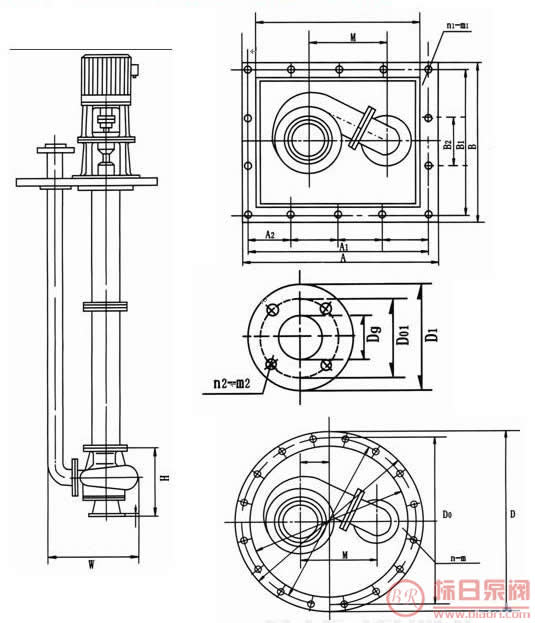

五、標日牌WSY型立式玻璃鋼液下泵安裝尺寸：
|
型號 |
W |
M |
H |
D |
DO |
n-m |
Dg |
D1 |
DO1 |
n2-m2 |
|
SY40×32-20 |
340 |
205 |
200 |
450 |
400 |
8-F16 |
40 |
145 |
110 |
4-F18 |
|
SY50×40-20 |
340 |
205 |
210 |
450 |
400 |
8-F16 |
40 |
145 |
110 |
4-F18 |
|
SY65×50-20 |
370 |
205 |
220 |
450 |
400 |
8-F16 |
50 |
160 |
125 |
4-F18 |
|
25WSY-22 |
330 |
205 |
200 |
450 |
400 |
8-F16 |
25 |
110 |
85 |
4-F14 |
|
25WSY-30 |
330 |
205 |
200 |
450 |
400 |
8-F16 |
25 |
110 |
85 |
4-F14 |
|
40WSY-25 |
340 |
205 |
200 |
450 |
400 |
8-F16 |
40 |
145 |
110 |
4-F18 |
|
40FSY-22 |
340 |
205 |
200 |
450 |
400 |
8-F16 |
40 |
145 |
110 |
4-F18 |
|
40FSY-18 |
340 |
205 |
200 |
450 |
400 |
8-F16 |
40 |
145 |
110 |
4-F18 |
|
40WSY-50 |
410 |
330 |
230 |
600 |
550 |
8-F18 |
32 |
140 |
100 |
4-F18 |
|
50FSY-35 |
370 |
205 |
220 |
450 |
400 |
8-F16 |
50 |
160 |
125 |
4-F18 |
|
40FSY-35 |
340 |
205 |
220 |
450 |
400 |
8-F16 |
50 |
160 |
125 |
4-F18 |
|
50FSY-20 |
340 |
205 |
210 |
450 |
400 |
8-F16 |
40 |
145 |
110 |
4-F18 |
|
80FSY-35 |
500 |
330 |
250 |
600 |
550 |
8-F18 |
65 |
180 |
145 |
4-F18 |
|
80FSY-35 |
500 |
330 |
250 |
600 |
550 |
8-F18 |
80 |
190 |
160 |
4-F18 |
